欧美大欧美乱码一二三四区,人妻中字视频中文乱码,我要看中国网络操逼片下载出来

當(dāng)前位置：首頁 » 宇鈿維修中心 » 液壓缸維修 » 液壓桿磨損維修 » 活塞桿磨損拉傷維修

prevnext

查看全部大圖

活塞桿磨損拉傷維修

液壓缸活塞桿在使用的過程中，有的時候會出現(xiàn)拉傷、劃傷或者是擊傷等現(xiàn)象的發(fā)生。如果不對其進(jìn)行及時的處理的話，輕則會影響正常使用，如：造成密封失效，導(dǎo)致液壓缸漏油等，重則還會導(dǎo)致液壓缸不能工作。那么當(dāng)液壓缸活塞桿出現(xiàn)拉傷、劃傷或者是擊傷時，我們應(yīng)該如何正確修復(fù)液壓缸活塞桿呢?

正確的液壓缸活塞桿修復(fù)工藝：

方法一、活塞桿離線修復(fù)法

采用目前世界上最優(yōu)秀的工藝-激光熔覆進(jìn)行修復(fù)。

修復(fù)方法為：1）將活塞桿放置車床上車去表面疲勞層 2）利用激光熔覆技術(shù)在工件表面均勻熔覆上一層合金層。合金層的厚度取決于缺損量。3）對激光熔覆后的活塞桿進(jìn)行磨床加工至標(biāo)準(zhǔn)尺寸。4）如果有需要可在工件表面進(jìn)行鍍鉻處理；亦可不鍍鉻直接使用。

技術(shù)特點(diǎn)：
1.激光熔覆層與基體為致密冶金結(jié)合,結(jié)合強(qiáng)度高,不脫落。
2.加工過程熱影響區(qū)和熱變形小,不改變基材內(nèi)部金屬性能。
3.可實(shí)現(xiàn)工件表面性能的定制,熔覆耐磨損、耐腐蝕、耐高溫等特殊功能層。

4.可修復(fù)活塞桿的各種損傷
技術(shù)參數(shù)：
適合材質(zhì):各類鋼、鑄鐵
熔覆硬度:HRC20-HRC70
熔覆厚度:單層0.5-1.2mm,可累積
結(jié)合強(qiáng)度:大于本體材料的90%

方法二、活塞桿在線修復(fù)法

對于不方便拆卸的活塞桿我公司可以在線不解體修復(fù)。現(xiàn)場采用金屬冷溶脈沖焊工藝修復(fù)。

修復(fù)特點(diǎn)：

1、結(jié)合牢固、致密，無脫落的可能。每個焊補(bǔ)點(diǎn)為補(bǔ)材與基材熔化后的再凝固，即在焊補(bǔ)點(diǎn)處，設(shè)備將補(bǔ)材與基材同時熔化，兩種熔化后的液態(tài)金屬融合后，重新固化，即缺陷的修補(bǔ)過程為補(bǔ)材與基材的二次冶金重熔。
2、常溫焊補(bǔ)，基體不發(fā)熱，焊補(bǔ)點(diǎn)附近金相組織不改變，無應(yīng)力集中等現(xiàn)象。即每個單元焊補(bǔ)過程所需熱能為設(shè)備的一次智能性的輸出，95%以上用于熔化做功，剩余微量熱量瞬間導(dǎo)散，故整個焊補(bǔ)過程基體及焊補(bǔ)點(diǎn)附近始終處于常溫狀態(tài)。
3、不產(chǎn)生熱變形，不出現(xiàn)裂紋，無硬化、無硬點(diǎn)現(xiàn)象，不影響機(jī)械加工性能。

4、修補(bǔ)后余量小。無需進(jìn)行機(jī)加工，只需用銼刀油石修整即可。

5、修復(fù)用時很短，可為企業(yè)節(jié)省大量時間，提高設(shè)備利用率。

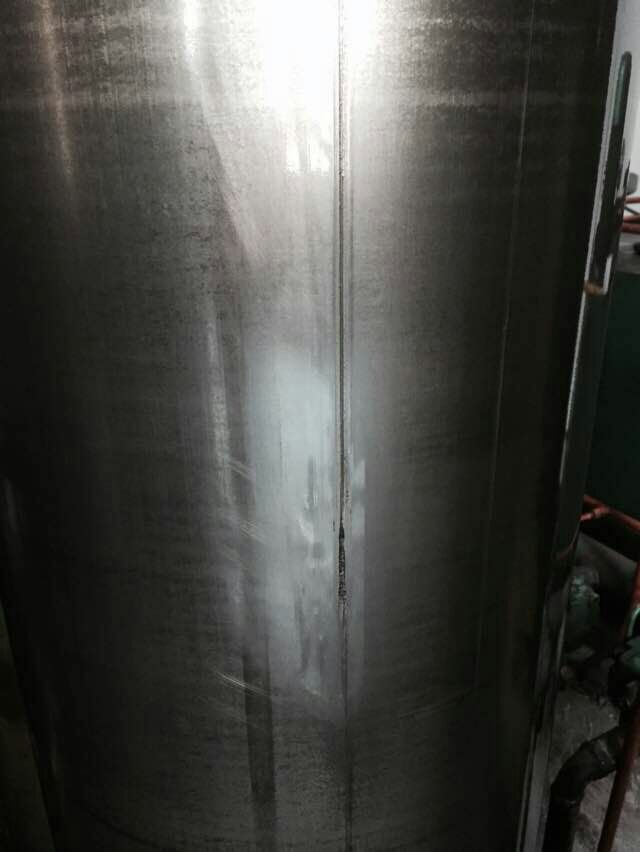

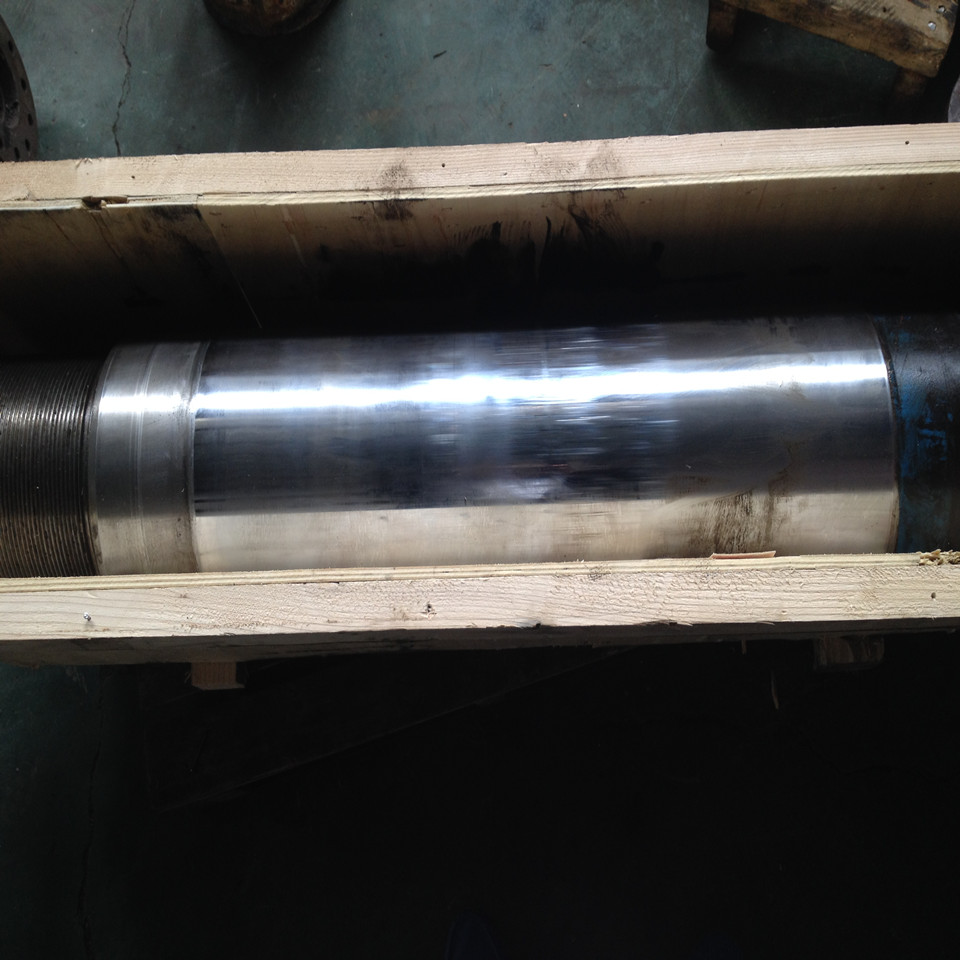

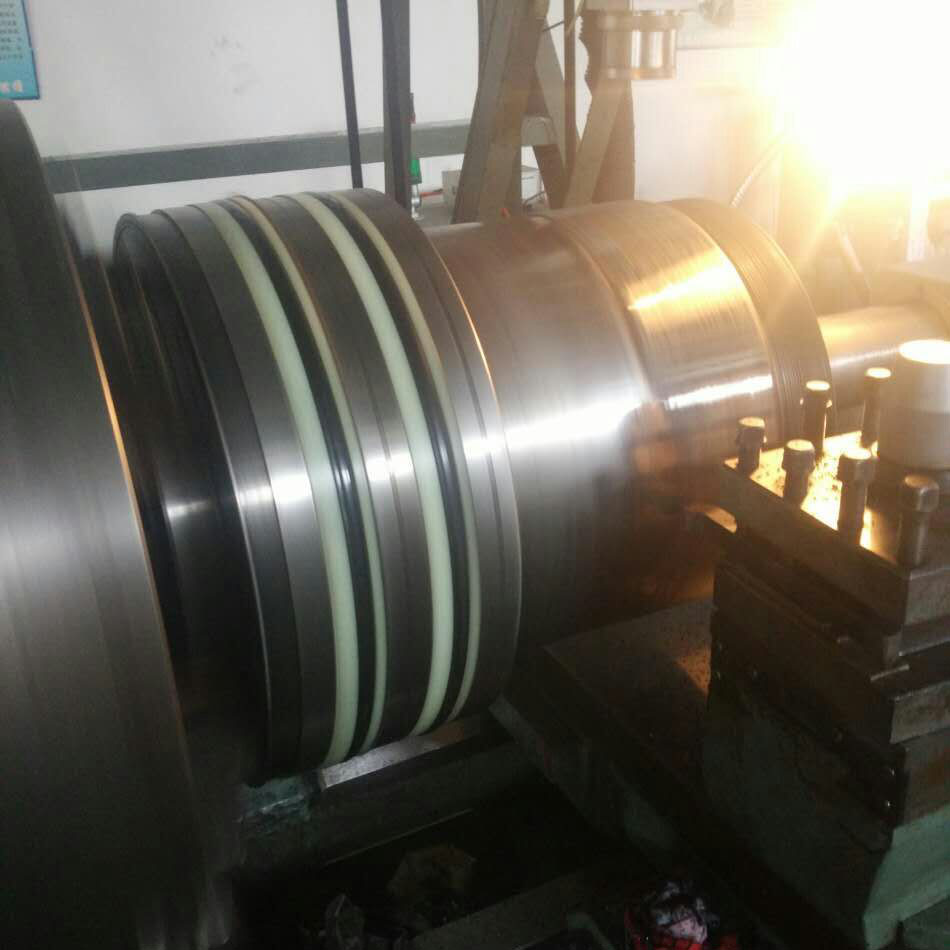

活塞桿修復(fù)_副本
